주관기관 : Underwriters Laboratories Inc.
주요대상품목 : 전자/전기기기 및 부품류, 기계기구류, 소화용기기류, 도난방지기기류 등 1,400여개
소요기간 : 약 2주 ~ 5주

공산품의 안전성 인증분야에서 있어 가장 귄위 있고 역사가 오래된 미국의 대표적인 비영리 민간
단체로서 1894년 Delaware주 법에 의해 인체와 재산에 영향을 줄 수 있는 위험에 관한 재료, 기구,
기기, 설비, 구조, 기술 및 시스템의 조사를 위하여 시험소를 관리, 운영하는 비영리기관으로 설립
되었다. 본사는 일리노이주의 노스부룩에 있으며 지사로는 뉴욕주의 멜빌, 노스캐롤라이나주의
RFT(Research Triangle Park), 캘리포니아주의 산타클라라 시험소, 워싱턴주의 Camas 등 총
5개의 시험소를 보유하고 있으며 한국, 대만, 홍콩, 일본, 싱가포르에 지사를 두고 있다.
이 중에서 극동아시아지역의 신청건은 주로 산타클라라시험소에서 취급하며 건축재료에 대한 예방
및 방폭관련 시험은 노스부르크시험소, 멜빌은 EMC 및 유럽지역으미 신청건을 처리하며 RTP
시험 소는 해양관련 장비를 취급하고 있다.
UL의 인증취득은 임의이지만 미국에서 UL규격의 신뢰성이 높이 평가되고 있어 사실상 전기제품의
안전성을 상징하고 있기 때문에 대부분의 미국내의 생산업자, 소비자, 수입업자들이 이 마크를
요구 하고 있다
UL은 제조업자, 검사당국 및 정부당국으로부터 신뢰에 따라 다음의 인증, 승인 서비스를 제공한다.

리스팅 서비스 (Listing Service)
UL의 서비스 중에서 가장 넓게 승인되어 있는 서비스로 제조자가 UL의 요구에 합치하는 최종제품 을 생산할만 한 능력의 유무를 UL이 판단하는 프로그램이다. 리스팅 마크란, UL특유의
등록완료 마크로 리스팅 및 Follow-up서비스 협정서의 조항에 의거 wpvnadl 생산되었다는
것은 생산제품에 제조자가 표시하는 것을 승인 받은 것이다. 라스팅 마크의 사용시에는 식별을 위해 하기 조건을 함께 표시한다.


ㆍUL에 등록한 기업명 및 상징
ㆍ제품명
ㆍ카테코리 컨트롤 번호
ㆍ" Listed " 라는 표시
부품승인 서비스(Component Recognition Service)
부품승인 서비스는 최종 제품 중에서 사용되는 구성부품 또는 반 조립품의 시험을 취급하는
서비스이다. 본 서비스 승인을 받은 부품은 UL승인 완료부품으로서 최종 제품 안에서 사용할
수 있으 며, 이 마크는 최종 제품내에 UL명을 붙이는 것은 금지되어 있으며, 단 보충식별 마크로 사용할 수 있다.



클래스 분류 서비스(Classification Service)
클래스 분류 서비스란 제조자가 UL의 필요사항에 합치하는 안전한 최종제품에 사용되는 UL의 요구 사항에 합치하는 부품을 생산할 능력을 가진 것을 인증한다라는 승인프로그램이다.

캐나다 대상 UL마크(C-UL)
UL은 캐나다의 SCC(캐나다 규격평의회)에서 Co(인증기관) 및 To(시험기관)로서 승인을
받았다. UL이 받은 캐나다 대상 인증기관으로서의 승인에는, 인증과 시험을 취급하는 UL의
모든 시설 외, 모든 제품 카테고리와 프로그램에도 포함되어 있다. 이 승인에 의거하여 UL은 캐나다 시장 대상의 제품을 캐나다 국가규격과 요망에 대해서 평가하는 일과, 고객이 캐나다 대상의 UL마크를 제품에 붙이는 일을 인가할 수 있다. 캐나다 대상의 UL마크는, 통상 UL마크의 좌측 하단에 "C:를 써서 붙여 식별하게 되어 있다. 미국, 캐나다 양국의 규격에 적합한 제품이면 UL마크 및 c-UL마크를 표시할 수 있다. c-UL마크 제품의 Follow-up 공장검사는 종래의 UL마크 제품의 Follow-up 공장검사와 동시에 이루어진다.
1.고객사 인증의뢰
인증 의뢰시 필요 사항
① 제품에 대한 설명과 사용용도
② 각 제품의 부품 및 재질명세서
 - 제조자명
 - 카탈로그번호, 용량 및 등급
 - 사용제품이나 부품이 UL LISTING 혹은 RECOGNITION 승인품인지 여부확인
 - 플라스틱류가 사용되었을 경우, 재질, 제조자, 타입명 및 용도설명
③ 회로도
④ 사진이나 스케치
⑤ 홍보용 브로셔 및 카탈로그
⑥ 사용설명서(동작/설치 설명포함)
⑦ 신청자, 제조자 및 LISTEE(등재자)에 대한 정보
 - 신청자(APPLICANT) : UL승인을 신청하고 INVOICE 지불책임이 있는 회사
 - 등재자(LISTEE) : UL이 발행하는 문서, 제품 디렉토리에 기재되는 회사
 - 제품제조자

2. 신청서한(Request Letter) 송부

3. UL 실험장소 및 부서결정
- Project Enginner(담당엔지니어)의 결정 및 UL File Number 와 Project Number부여
- 실험에 소요되는 비용의 최고한도 확정
- 조사에 필요한 기간산정

4. UL은 신청서와 관련된 서류를 신청인에게 송부한다.
예비 신청 관계서류를 UL로 송부하면 3주 이내에 UL로부터 답변이 온다. 본신청서 양식과
예치 금 청구, Follow up Service Agreement(사후관리협정서) 및 시료송부에 대한 자료가
포함되어 있다.

5. 신청자는 신청서, 사후관리협정서, 예치금(Preliminary Deposit) 및 검사용 샘플 송부
- Cost Limit(프로젝트 비용) : 제품의 시험개시부터 완료시까지의 시험비용의 견적서이다.
   이 범위를 초과해서 청구되는 경우는 거의 없다.
- 예치금(Preliminary Deposit) : 소요되는 시험경비

6. UL은 검사결과를 신청인에게 통보한다.

7. UL은 검사통과시 공식보고서를 작성한다 / 불합격인경우 구체적인 불합격 사유 통지

8. 불합격인경우, UL에 이의제기가 가능(UL Appeals Procedure)함.

9.공장사후관리
- 제품검사를 통과하고 UL로부터 최종보고서가 신청자에게 송부되면 Follow-up Service계약
   에 의하여 UL 현장조사자가 공장을 방문하여 제품이 UL검사기준에 맞게 생산되고 있는지를
   검사 하고 현장검사가 끝나면 UL마크를 부착할 수 있다.
- UL은 연 4회 정도의 사후현장검사를 하게 되는데 이때 UL은 신청업체측에 사전에 현장검사
   계획을 통보하지 않은 상태에서 불시에 업체현장을 방문하여 인증기준에 맞게 제품이 생산
   되는 지를 점검한다.
- 사후관리 검사의 종류
 ① Type R Service 1년에 분기별 최소1회 제조업체를 방문하여 제품이나 시스템을
확인한다.
 ② Type L Service 제조업체가 제품이나 시스템에 사용하고자하는 UL마크 수량에
근거하여 실시하는 사후관리검사(주로 전선, 플라스틱재료등)

10.UL마크부착
EU자동차 형식승인 제도는 제조자의 자율선언으로 가능한 CE마킹 제도와는 달리, 자동차의
시장 유통 전에 EU회원국 중 한 회원국의 주관 당국으로부터 반드시 형식승인을 반드시 받아야
하는 강제 검사 제도이다.
CSA는 1993년에 미국의 OSHA(미국직업안전위생관리국)의해 미국국가인정시험소 (NRTL)로서 공식으로 인정받았고 이것에 수반하여 CSA는 NRTL에 의한 시험 및 인증이 필요한 광범위한 전기전자제품과 그 외의 제품카테고리 관련 360종 이상에 이르는 ANSI/UL규격에 대한 인증을 담당하게 되었다.
CSA가 미국규격에 근거하여 인증을 발행한 인증품에 대해서는, CSA마크에 "US"의 표시를 붙여서 식별하게 된다. 또 CSA가 미국과 캐나다의 양방 규격에 대한 인증을 한 제품으로 미국과 캐나다의 양방에 출하할 예정의 제품에 대해서는 CSA마크의 옆에 "US C"의 표시를 붙여서 식별하게 된다.



CSA 의 파일은 신청자가 동일인일지라도 공장이 다르면 별도의 파일이 된다 .
그 때문에 , 동일제품을 몇 군데의 공장에서 제조하려는 경우에는 특정의 파일에서 인증레포트를 얻은 후에 , 동일 내용의 레포트를 공장의 수와 같은 수만큼 복제 ( 단 , 파일번호만 다르다 ) 한다 .
그 때문에 , 공장수가 늘어남에 따라서 자연히 신청용 · 신청기간이 증가하여 , 신청작업 및 인증취득 후의 관리작업이 번잡하게 된다 .
이 Master Satellite Report Format을 이용하면
① 특정한 파일의 마스터( 主 )에, 기타를 Satellite로 하는 1개의 그룹을 형성하고
② 인증레포트는 마스터 파일만으로 발행 , 제조공장은 Satellite 파일의 공장 번호를 지정하는 것으로 관리할 수 있다 . 또 , 이 제도는 이미 인증취득완료의 제품에 대해서도 적용할 수 있다 .

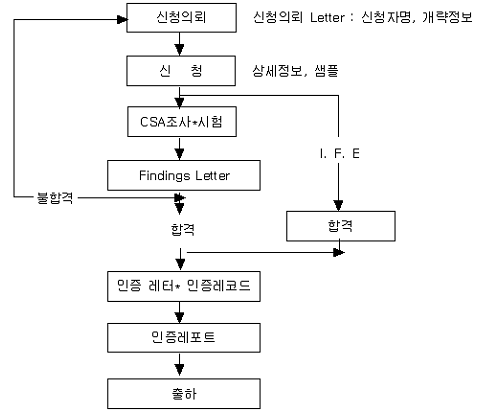

1. 신청흐름

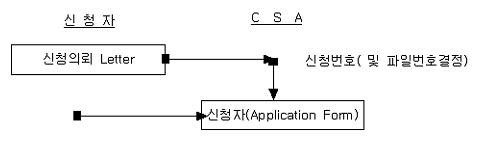

2. 신청의뢰

CSA 인증신청 시에 최초로 하는 수속은 , CSA 에 신청의뢰서를 송부하는 것이다 .



CSA 에는 , 캐나다국내사무소 , 극동사무소 , 인증에이전트가 있지만 CSA 에의 신청은 모든 CSA 사무소를 통해서 하여도 무방하다 . 또 국내의 산업기술시험원에 직접 연락하여도 된다 .
신청서의 형식에 관해서는 , 특별히 지정된 것은 없고 , ( 단 JQA 를 통해서 신청하는 경우에 한해서 JQA 독자의 양식을 사용해야 하기 때문에 주의를 요한다 ). 신청서는 다음을 포함하여야 한다 .
(a) 신청자 등에 관한 정보
- 신청자 (Client) 회사명 , 소재지 , 담당자 및 직위 ( 소속부서명을 포함한다 )
- 공장 (Factory) 회사명 , 소재지
(b) CSA 파일번호(처음 신청의 경우 및 해당 파일번호가 없는 경우는 CSA 파일번호 불필요)
(c) 제품에 관한 정보
- 제품명
- 정격 또는 특징(종래에 없는 기종은 제품에 대한 간단한 인증이 필요한 경우도 있다)
- 현재 CSA 인증품의 모델과 유사한 경우에는, 유사점과 상이점에 관하여 설명
- 회로도, 사진 등의 자료(인증까지에 필요한 비용의 견적을 위해서 필요)


3. 신청예납금의 폐지
CSA 는 , 1993 년 4 월부터 신청업무처리의 간소화 , 신청업무의 시간단축을 위하여 , 인증서 취득 시의 신청예납금을 폐지하고 , 후불 방식을 채택하고 있다 .
인증시험요금 등의 관련요금은 인증완료 후에 지불한다 .

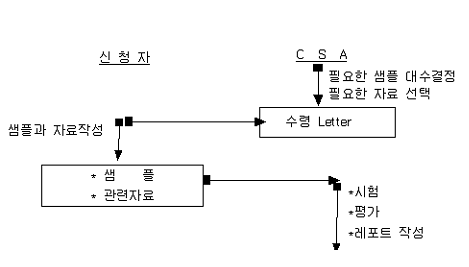

4. 시험과 평가의 실시
CSA 는 , 서명된 신청서의 수취와 더불어 담당 엔지니어를 결정하고 필요한 샘플 및 관련자료 등이 기입된 수령레터 (Acknowledgement Letter) 를 신청자에게 송부한다 .
신청자가 샘플과 관련자료 등을 CSA 에 송부하면 . CSA 는 관련자료를 수취하는 대로 , 적합성규격에 따라서 제품에 대한 평가 및 시험을 진행한다 .
신청에 필요한 자료 신규신청 변경신청 유사신청
파일번호 (O) O O
신청자ㆍ공장 O
소재지ㆍ전화전호ㆍFAX번호 O
변경내용의 인증   O
유사점ㆍ상이점     O
모델명 O O O
정격 O (O) O
기술레포트 O O O
회로도 O (O) (O)
시험항목 (O) (O) (O)
취급인증서 O (O) (O)
사진과 네가 O (O) (O)


CSA 인증신청시 필요 서류 및 제품
- 서명한 신청서
- 샘플
- 자료(회로도, 구조도, 부품명세서, 사진 등)

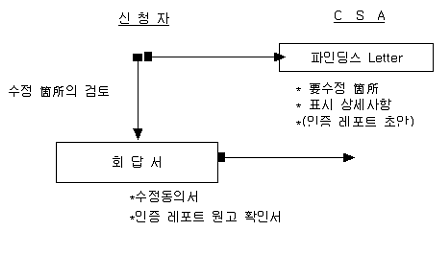

5. 파인딩스레터
평가 · 시험 도중 수정을 요하는 곳이 발견되거나 , 그에 관한 상세한 설명이 필요한 경우에는 , CSA 에서 신청자 앞으로 , " 파인딩스 레터 (Findings Letter)" 가 송부하여 인증 요구사항에 적합할 필요가 있는 내용을 신청자에게 연락한다 .
그 외 파인딩스 레터 안에는 , CSA 라벨 또는 표시에 관하는 상세 사항 , 인증레코드의 원고 (Proposed Certification Record) 가 첨부되고 , 또 경우에 따라서는 인증레포트의 초안 (Draft Certification Report) 이 첨부되기도 있다 .
파인딩스 레터의 기재내용
- 부적합한 곳의 지적
- 추가정보의 요구
- CSA마크에 관하는 상세
- 인증레코드의 원고
- (인증레포트의 초안)
CSA 가 평가 · 시험을 해 보고 중요한 변경이 필요한 경우에는 , 개량 샘플이 요구되며 , 개량샘플을 시험한 결과에 의해서 인증의 여부가 결정되는 일도 있다 . 신청자는 파인딩스 레터에 대한 회답으로서 , 지적된 점을 어떻게 개선할 것인가를 기입한 수정 동의서를 CSA 에 제출해야한다 .
또 , 인증레코드의 원고 확인서도 첨부하게 되는데 , 원고 내의 기재사항의 내용을 충분히 검토하여 서명하지 않으면 잘못된 내용 그대로 인증레코드가 발행되는 일이 있다

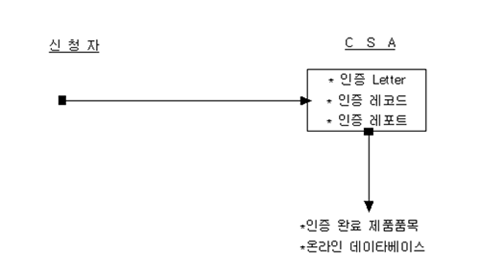

6. CSA인증

파인딩스 레터에 기재된 사항이 수정되는 대로 , CSA 의 담당자는 제품의 구조와 시험결과를 요약한 " 인증레포트 (Certification Report)" 와 , 제품이 인증된 것을 나타내는 " 인증레터 (Certification Letter)" 또는 " 증인증 (Certification of Compliance)" 를 발행한다 . 동시에 " 인증레코드 (Certification Record)" 도 작성되어 , CSA 내에 기록이 남는다 .
이 정보는 , 일반에게 블루 북이라고 불리는 " 인증완료제품목록 (List of Certified electrical Equipment)" 를 구입하는 것이며 , 또는 CSA 의 " 온라인 데이터베이스 " 를 통해서 일반 사람들에게도 입하가능 하게 된다
